Introducción

Siliwiz es un programa que corre on-line para aprender los fundamentos del diseño de chips, desarrollado por Matt Venn para su curso Zero to asic

En este tutorial vamos a ver cómo diseñar el layout de un transistor MOSFET-N, y cómo simularlo. En la parte final exportaremos el MOSFET-N a formato 3D y lo reconstruiremos con la herramienta FreeCAD, para poder usarlo en nuestras documentaciones

Siliwiz NO es para fabricación, sino sólo para uso educativo. La tecnología que usa es una simplificación de la sky130

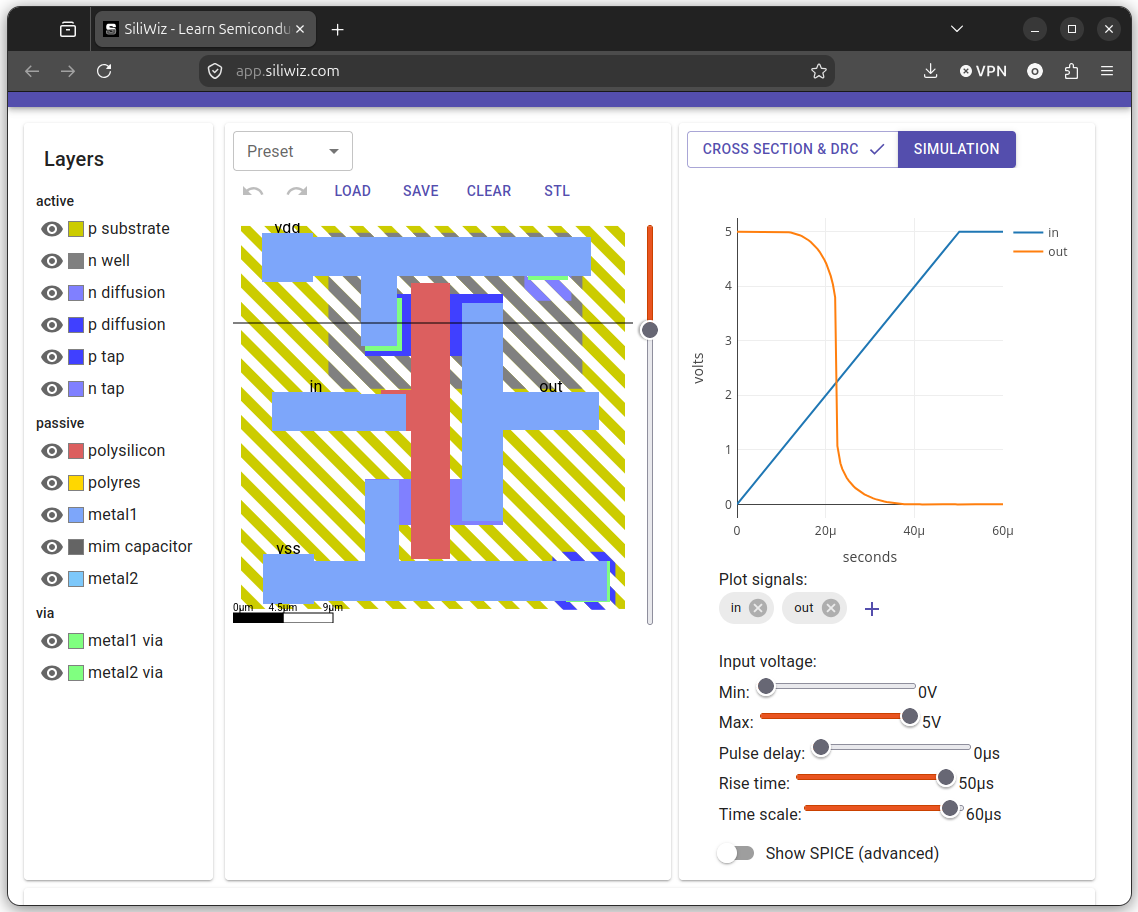

Esto es lo que aparece cuando entramos en la herramienta

¿Por qué utilizar este programa?. Estas son las ventajas que tiene

Ventajas

• Es Software Libre. Pertenece al Patrimonio tecnológico de la humanidad. Código fuente: Siliwiz en Github
• Es on-line, y se ejecuta desde el navegador. Es multiplataforma y no necesita instalación
• Muy fácil de utilizar
• Interfaz moderna
• Muy buena para aprender los fundamentos
• Simulación básica de los diseños

¿Para qué NO nos vale? ¿Qué limitaciones tiene?

Desventajas:

• Usa una tecnología ficticia (es una simplificación de sky130)
• No es posible generar los ficheros GDS para fabricación
