SkyBlueTooth |
|
La tarjeta SkyBlueTooth es un conversor de BlueTooth a una UART con niveles TTL de 5 voltios. Es una tarjeta compatible con la tarjeta SkyPic tanto a nivel
de se�ales de datos como alimentaci�n, ya que la skyBlueTooth tiene un conversor DC-DC integrado para alimentar el módulo BlueTooth.
Con esta tarjeta seremos capaces de manejar cualquier tarjeta con interfaz de comunicaciones serie mediente BlueTooth.
BlueTooth CLASS 1.0
Tensi�n de alimentaci�n 5v
Disponibilidad de las se�ales Tx y Rx tanto en un conector de pines como de bus de 10 vías
Andrés Prieto-Moreno :Esquema, PCB y primeras pruebas
Ricardo G�mez Gonz�lez :Esquema, PCB y primeras pruebas
La tarjeta SkyBlueTooth es HARDWARE LIBRE y tiene una licencia GPL (o lo mas parecido pero en versi�n Hardware). Esto quiere decir que se distribuye junto con TODOS sus esquemas (esquem�ticos, rutado y ficheros de fabricaci�n). Cualquiera tiene derecho a fabricarla, copiarla, modificarla, distribuirla o venderla siempre y cuando vaya acompa�ada de TODOS los esquemas.
|
|

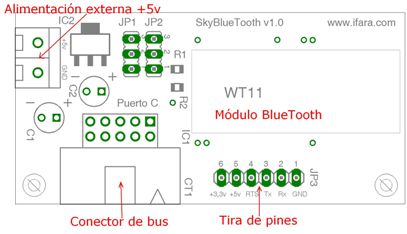

Con los jumpers JP1 y JP2 podemos intercambiar las se�ales de transmisi�n y recepci�n del módulo BlueTooth en el conector de bus CT1.
|
|
|
Documentaci�n |
| Datasheet del módulo BlueTooth WT11 |
|
Descarga de ficheros |

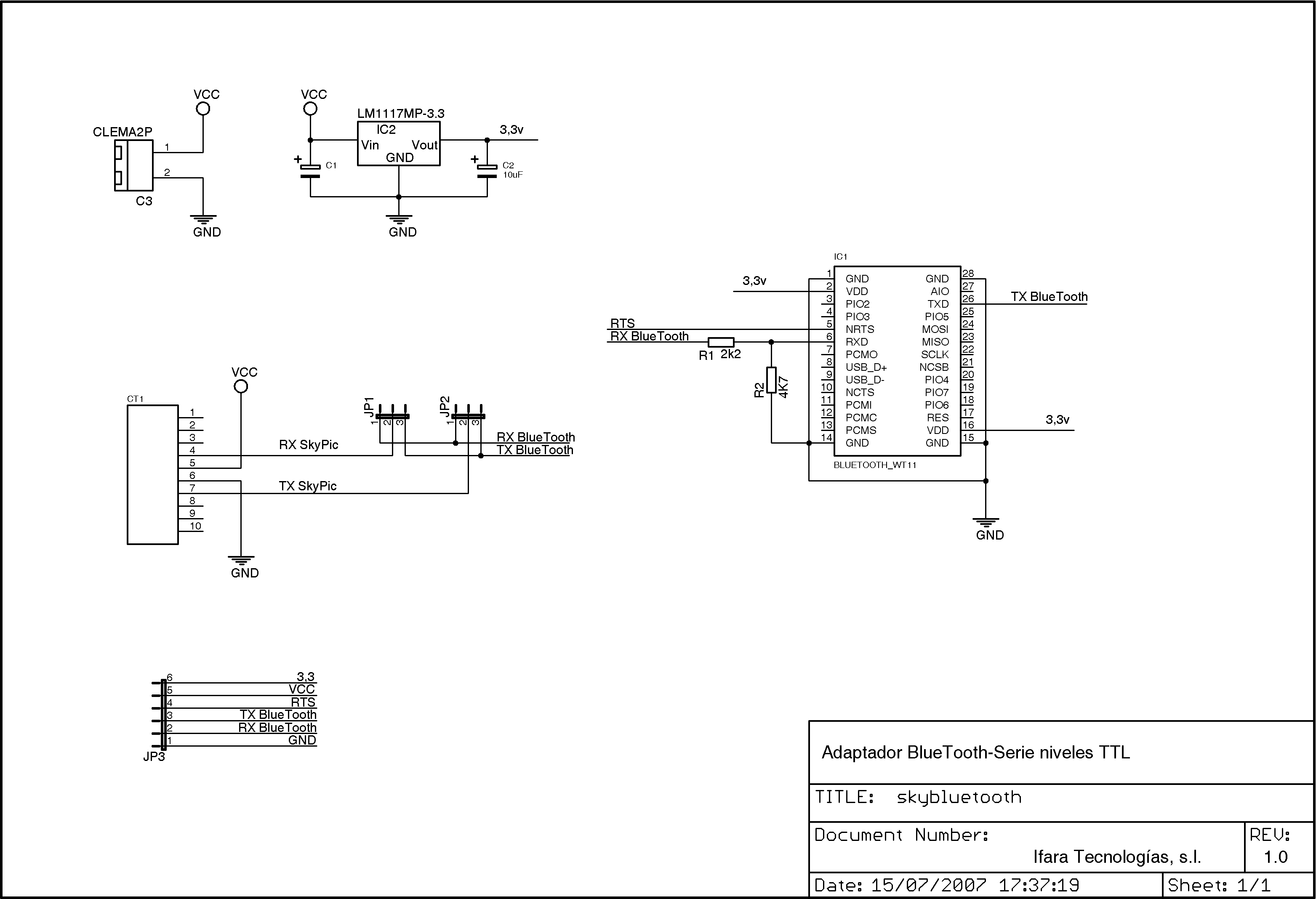

| skybluetooth.zip | Esquem�tico de la placa en formato EAGLE |
| skybluetooth.pdf | Esquem�tico de la placa en PDF |
| skybluetooth.bmp | Esquem�tico de la placa en formato BMP |
Bluegiga Technologies - Wireless data communication - Bluetooth: P�gina del fabricante del integrado WT11
16/Julio/2007: Publicada la versi�n 1.0 en la web
